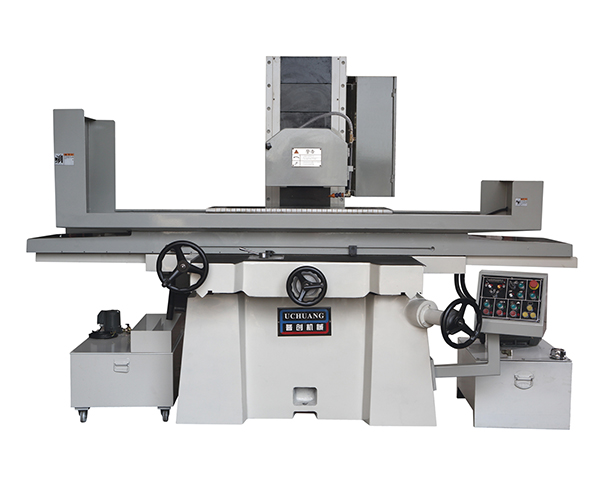

平面磨床 PCA-40100
所属类别:
详情概述:精密平面磨床 Precision grinding machine三轴采用高刚性硬轨结构设计,确保精度持久。台湾进口主轴,主轴摆度2um以内。无振动级的液压...
服务热线:

18820302725


【介绍】

精密平面磨床 Precision grinding machine
三轴采用高刚性硬轨结构设计,确保精度持久。
台湾进口主轴,主轴摆度2um以内。
无振动级的液压系统,确保整机精度。
适用于重切削和精磨,加工效率高
AHR型---前后左右自动,上下快速
AHD型---前后左右自动,上下自动
(上下自动配750W伺服马达)

全国范围内无条件免费保修两年,不收取任何费用,国内唯一 家质保两年机床品牌!

参数表 规格parameter单位unitPCA-4080PCA-40100
能力general picture工作台工作面积
Table size (x*y)
mm400×800400×1000
左右最大移动量X axis travelmm10001200
前后最大移动量Y axis travelmm460460
工作台面至主轴中心最大距离
Max center of wheel to table
mm680680
工作台最大承受重量
Maximum load
kg500600
工作台Table
X axis
工作台T型槽
Table T cell specification
mm×N14×314×3
工作台速度Table speedm/min5-255-25
前后结构
Y axis
前后手轮进刀(1格/1圈)
hand wheel feed degree scale
mm0.02/50.02/5
前后自动进给automatic feedmm0.1-80.1-8
前后快速移动(50HZ/60HZ)     Fast moving speedmm/min990 / 1190990 / 1190
砂轮
grinding wheel
砂轮尺寸grindingwheel size  maxmmΦ400×20-50×127
砂轮转速(50HZ/60HZ)
grinding wheel speed
R.P.M1450 / 17401450 / 1740
上下结构
Z axis
上下手轮进刀(1格/1圈)
hand wheel feed degree scale
mm0.005/10.005/1
上下快速移动速度
Fast moving speed
mm/min  230  230
马达
motor
主轴马达 spindle motorHXP7.5×47.5×4
上下驱动马达the Z axis motorW150150
油压马达 hydraulic motorHXP3×63×6
冲水马达 cooling motor W9090
前后驱动马达the Y axis motorW8080
尺寸
Size
机器高度height of machinemm20502050
占地面积floor spacemm3600×20004200×2000
重量weightkg33003600
